Testsubstrate

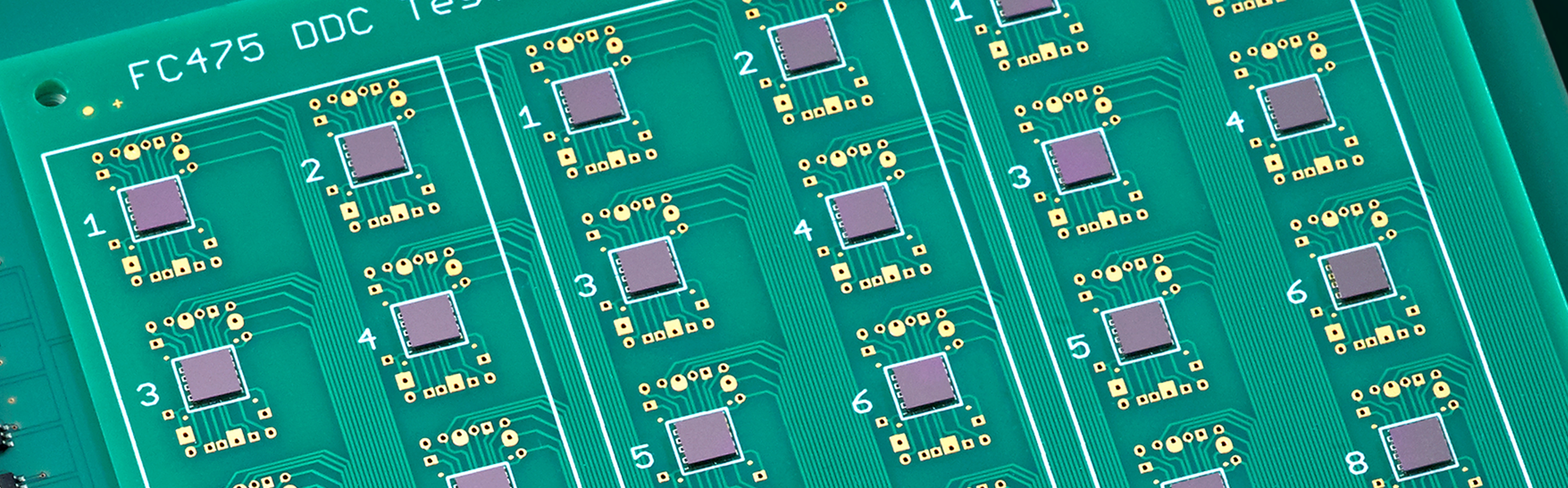

Ergänzend zu den Testwafern bietet das ISIT passende FR4 Substrate an, auf denen jeweils 24 Chips platziert werden können, die in drei Gruppen zu je 8 Chips aufgeteilt sind. In der Regel verfügen die Substrate auf der Vorderseite und Rückseite über unterschiedliche Kontaktanordnungen. Beispielsweise kann das Testboard für den „FC475 DDC“ auf der Vorderseite für Flip Chip Prozesse genutzt werden, während die Rückseite zum Drahtbonden vorgesehen ist.
Für den schnellen Test im Labor verfügen die Substrate über eine Reihe von Testpunkten, die mit einem Multimeter leicht kontaktiert werden können. Dies ermöglicht eine schnelle Durchgangsprüfung, sowie die Lokalisierung offener Verbindungen.

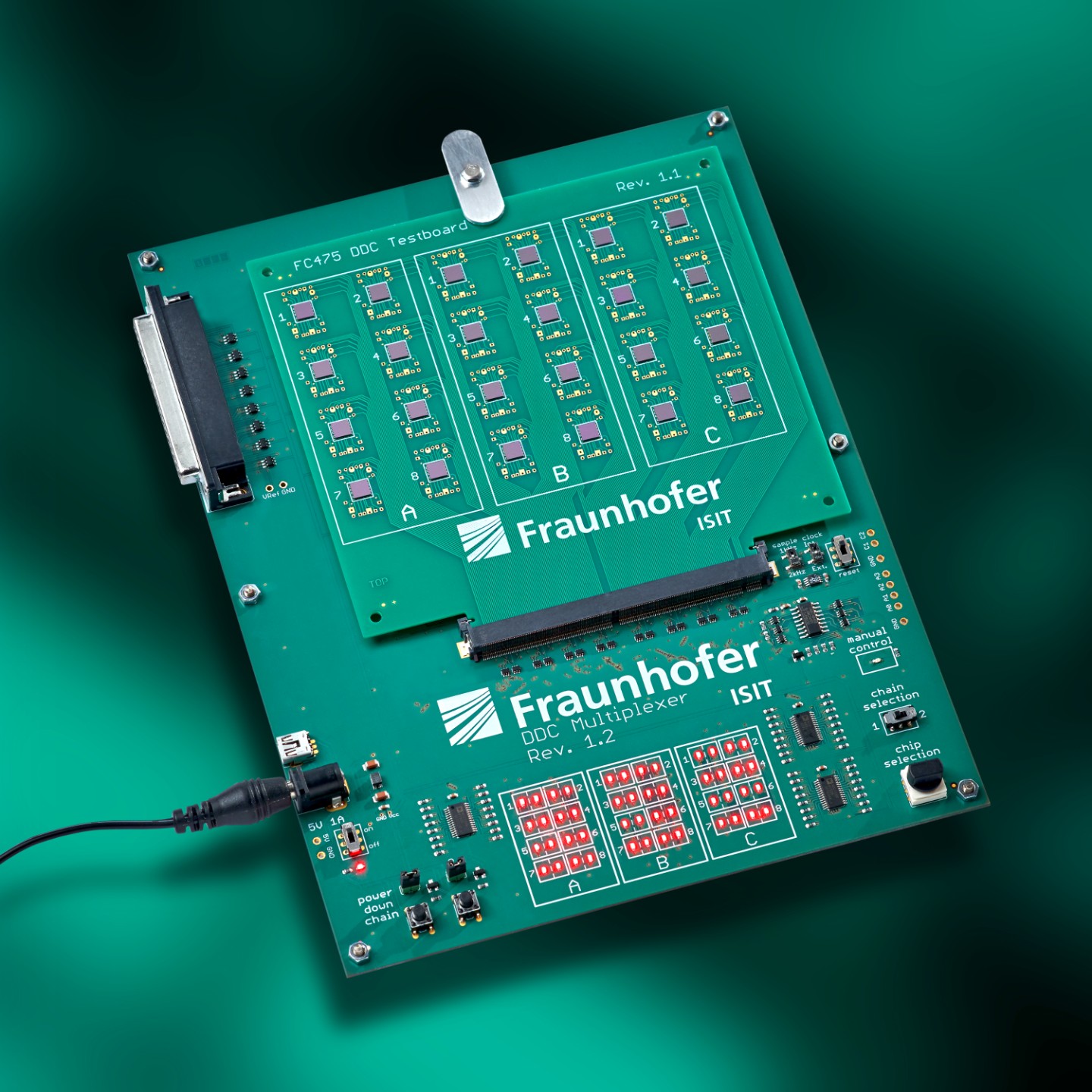

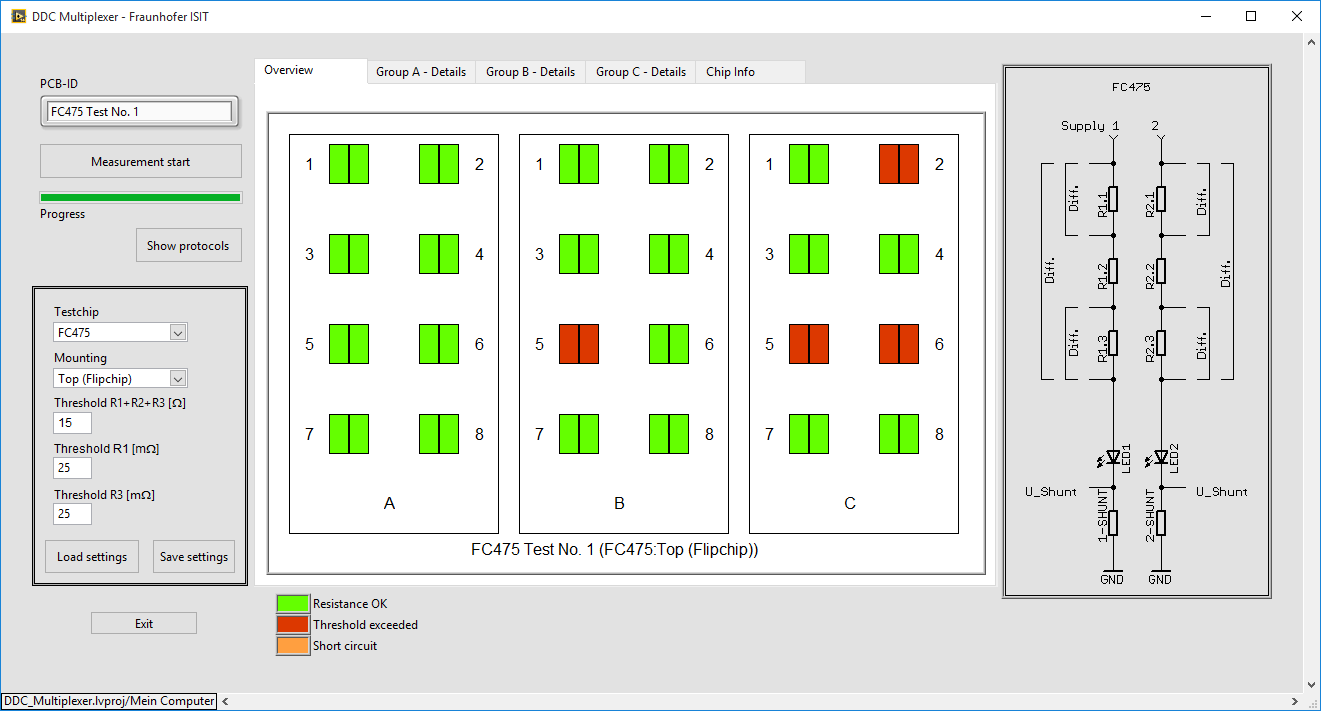

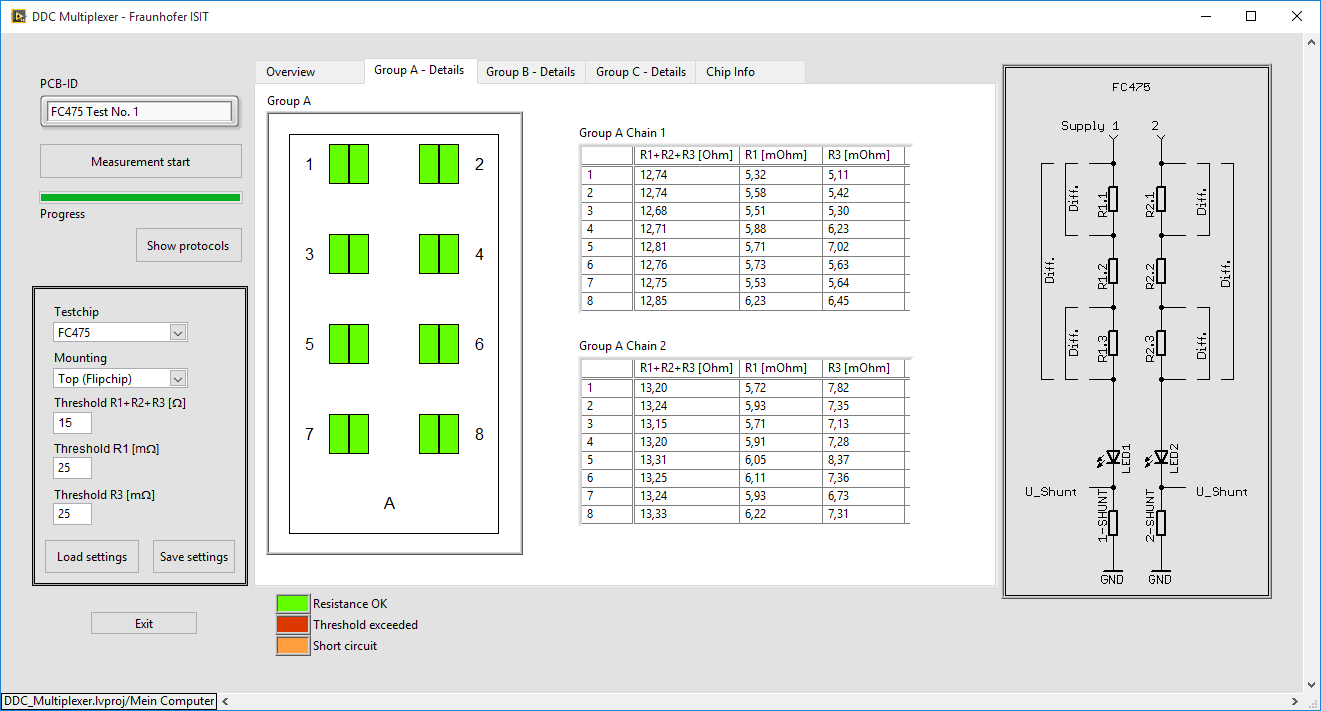

Für eine detailliertere Analyse der Verbindungen hat das ISIT eine Messelektronik entwickelt. Im manuellen Betrieb erlaubt diese eine schnelle visuelle Kontrolle der Daisy-Chain Verbindungen auf Durchgang oder Kurzschluss. In Kombination mit einer Computer gesteuerten Messkarte, können die Widerstände der einzelnen Daisy-Chains, sowie der Kontaktwiderstand ausgewählte Verbindungen automatisiert gemessen werden. Eine grafische Benutzeroberfläche visualisiert die Messergebnisse und ermöglicht zudem einen direkten Zugriff auf die Messdaten.
